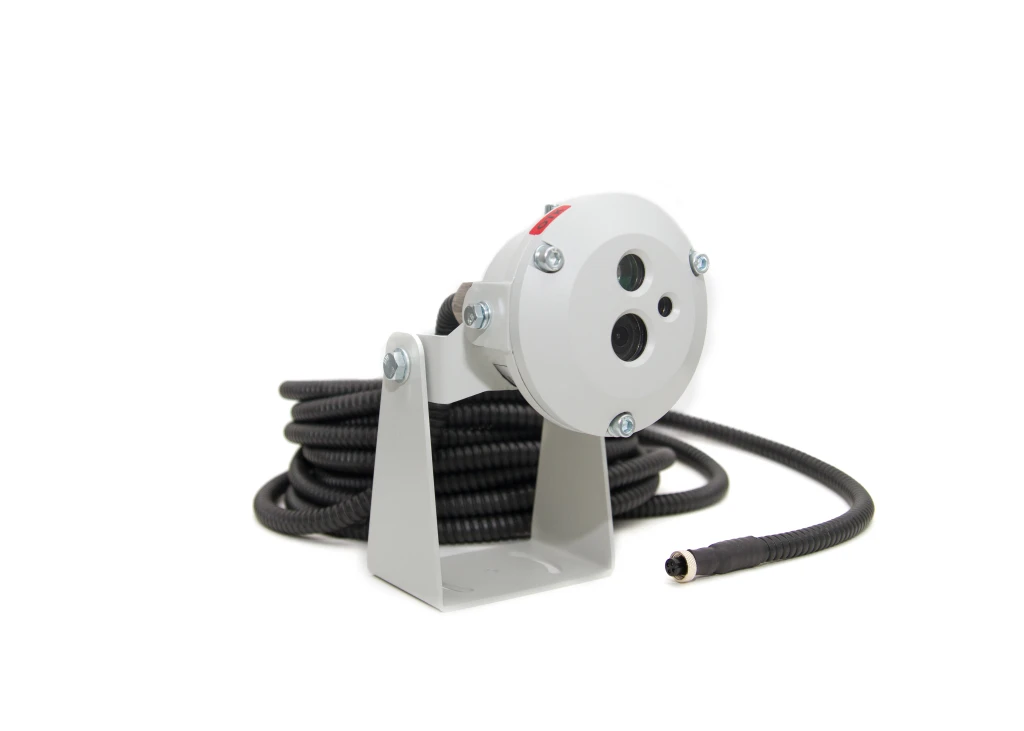

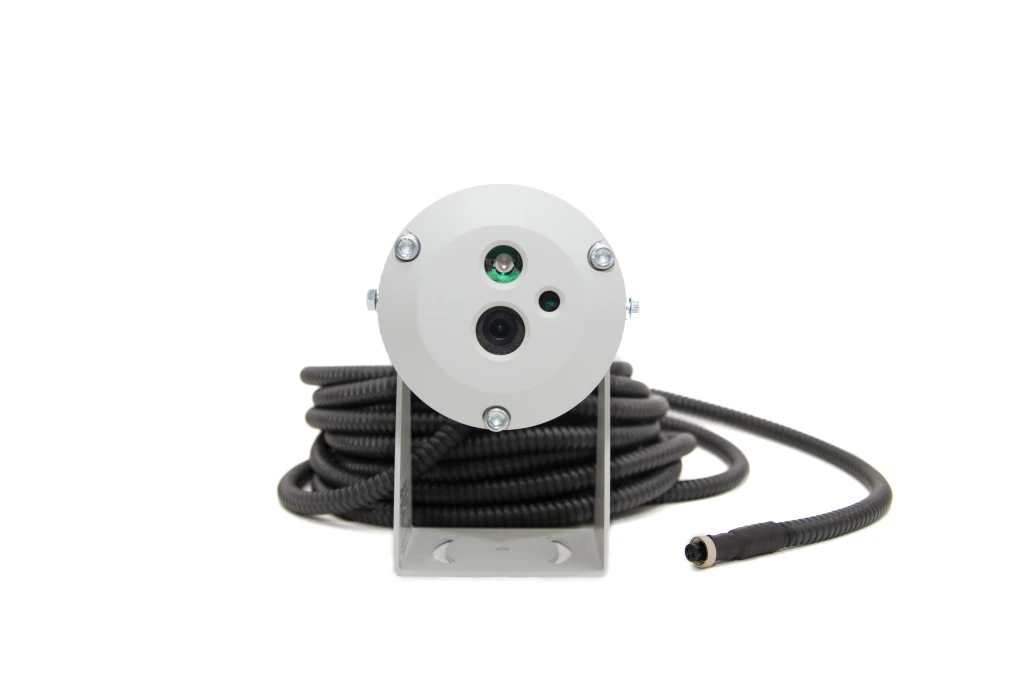

Взрывозащищенная AHD-камера CARVIS MC-425IR Exd разработана специально для эксплуатации на спецтранспорте и автомобилях, перевозящих опасные грузы, а также на объектах, где возможно образование взрывоопасных смесей. Устройство имеет взрывозащищенное исполнение с маркировкой 1Exd IIC T5/T6, что допускает его применение во взрывоопасных зонах классов 1 и 2. Камера оснащена высокочувствительным CMOS-сенсором SONY STARVIS (IMX307) с разрешением Full HD (1920×1080), обеспечивающим высокую детализацию изображения даже при экстремально низкой освещенности (0,0001 люкс). Прочный корпус из алюминиевого сплава АД31Т5 с классом защиты IP68 и встроенная ИК-подсветка (до 10 м) гарантируют надежную работу в самых суровых условиях. Камера имеет сертификат соответствия требованиям транспортной безопасности, разрешающий её применение на объектах транспортной инфраструктуры.
Ключевые преимущества
-
Взрывозащита Exd: маркировка 1Exd IIC T5/T6 и допуск к установке во взрывоопасных зонах 1 и 2 (нефтевозы, бензовозы, склады ГСМ, химтранспорт).
-
Матрица SONY STARVIS: сенсор IMX307 обеспечивает чувствительность 0,0001 люкс, позволяя получать четкое цветное изображение даже в глубоких сумерках.
-
Full HD разрешение: 1920×1080 пикселей гарантирует высокую детализацию для идентификации объектов и событий.
-
Аппаратный WDR и BLC: расширенный динамический диапазон и компенсация задней засветки обеспечивают отличную видимость при встречном свете фар и въезде в тоннели.
-
Надежное соединение: 4-пиновый авиационный разъем с крепежной гайкой устойчив к вибрациям и тряске на спецтранспорте.
-
Высокая защита: корпус из алюминиевого сплава и класс IP68 гарантируют пыле- и водонепроницаемость, а также устойчивость к коррозии и механическим воздействиям.
-
Широкий температурный диапазон: работоспособность от −40°C до +60°C позволяет использовать камеру в любых климатических зонах.
-
Сертификация транспортной безопасности: наличие документа подтверждает соответствие требованиям и разрешает установку на объектах транспортной инфраструктуры.
Технические характеристики
| Параметр | Значение |
| Тип камеры | Взрывозащищенная, антивандальная |
| Маркировка взрывозащиты | 1Exd IIC T5/T6 |
| Класс взрывоопасных зон | 1, 2 |
| Матрица | 1/2,8" CMOS Sony IMX307 + FH8550M |
| Разрешение | 2 Мп (1920×1080, Full HD) |
| Количество активных пикселей | 1920×1080 |
| Объектив, мм | 3,6 (фиксированный) |
| Угол обзора | 90° (горизонтальный) |
| Система цветности | PAL |
| Видеовыход | Авиационный интерфейс (4 pin), AHD |
| Аудиовыход | Нет |
| Чувствительность, люкс | 0,0001; 0 с включенной ИК |
| Гамма коррекция | 0,45 |
| Скорость электронного затвора, с | 1/50 — 1/100 000 |
| Отношение «сигнал/шум», дБ | более 48 (AGC выключен) |
| Шумоподавление | 3D DNR |
| Баланс белого | Автоматический |
| Контроль усиления (AGC) | Автоматический |
| Аппаратный WDR | Есть |
| BLC (компенсация задней засветки) | Есть |
| Режим «день/ночь» | Автоматический, механический ИК-фильтр |
| Инфракрасная подсветка (дальность), м | до 10 |
| Потребляемая мощность, не более, Вт | 2 |
| Материал корпуса | Алюминиевый сплав АД31Т5 |
| Класс защиты | IP68 |
| Напряжение питания, В | DC 12±3 |
| Рабочая температура | −40°C … +60°C, влажность до 95% |
| Максимальное энергопотребление, мА | 200 |
| Максимальная длина кабеля, м | 20 |
| Размеры, мм | 121×140×182 |
| Вес, кг | 1,6 |
Области применения
-
Спецтранспорт для перевозки опасных грузов: бензовозы, газовозы, химические цистерны — взрывозащита исключает риск воспламенения от искрения.
-
Нефтегазовая отрасль: буровые установки, заправочные станции, склады ГСМ, нефтебазы.
-
Горнорудная и угольная промышленность: карьерная техника, дробильно-сортировочные фабрики.
-
Логистика опасных веществ: автоцистерны, контейнеровозы — контроль герметичности и наблюдение за грузом.
-
Объекты транспортной инфраструктуры с особыми требованиями безопасности: сертификация камеры разрешает её использование на таких объектах.
Комплектация
-
Взрывозащищенная камера CARVIS MC-425IR Exd
-
Крепежный кронштейн
-
Кабель с авиационным разъемом (4-pin), длина 20 м (макс.)
-
Руководство по эксплуатации
-
Сертификат соответствия требованиям транспортной безопасности
-
Паспорт и сертификат взрывозащиты
Монтаж и подключение
Камера устанавливается с помощью крепежного кронштейна на любую поверхность транспортного средства или стационарного объекта. Авиационный разъем 4-pin с фиксирующей гайкой обеспечивает надежное соединение при интенсивных вибрациях. Питание подается от бортовой сети постоянного тока 12 В (диапазон 9–15 В). Видеосигнал передается по стандарту AHD на расстояние до 20 метров (максимальная рекомендуемая длина кабеля). Благодаря классу взрывозащиты 1Exd IIC T5/T6 камера может эксплуатироваться в зонах, где возможно образование взрывоопасных смесей газов, паров или пыли. Алюминиевый корпус IP68 выдерживает полное погружение в воду, воздействие агрессивных сред и перепады температур от −40°C до +60°C. Наличие сертификатов взрывозащиты и транспортной безопасности делает камеру предпочтительным выбором для спецтранспорта и опасных производств.
Характеристики
| Производитель: | CARVIS |
| ИК-подсветка | до 10 метров |
| Разрешение записи | 2 Mpx (1080P) |
| максимальное разрешение | 1920×1080 |
| Напряжение питания | DC 12±3 |
| Корпус | Алюминиевый сплав АД31Т5 |
| Объектив | 1/2,8" CMOS Sony IMX307+FH8550M |
| Рабочая температура (с АКБ) | -40℃ ... +60℃ , влажность до 95% |
| Разъем подключения | Авиационный интерфейс (4 pin), AHD |
| Степень защиты корпуса | IP68 |
| Угол обзора | 90° (3,6) |
| Код товара: | |
Документация
Руководство по эксплуатации CARVIS MC-425IR Exd 838.09 кб СКАЧАТЬ Стоимость указывается в счетах-спецификациях. Поставщик имеет право предоставить скидку Покупателю согласно
